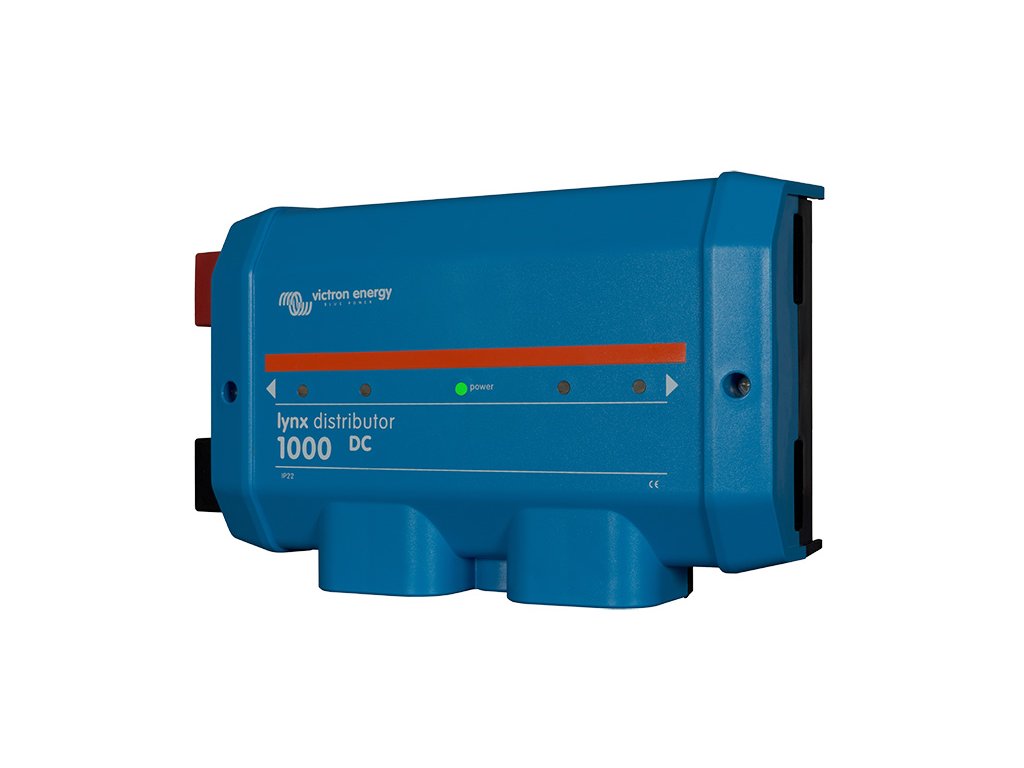

Victron Energy Modulární pojistková jednotka Lynx Distributor (M8)

Modulární pojistková jednotka Lynx distributor je určená pro čtyři pojistky. Sleduje jednotlivé pojistky a LED indikátor na přední straně indikuje, v jakém jsou stavu.

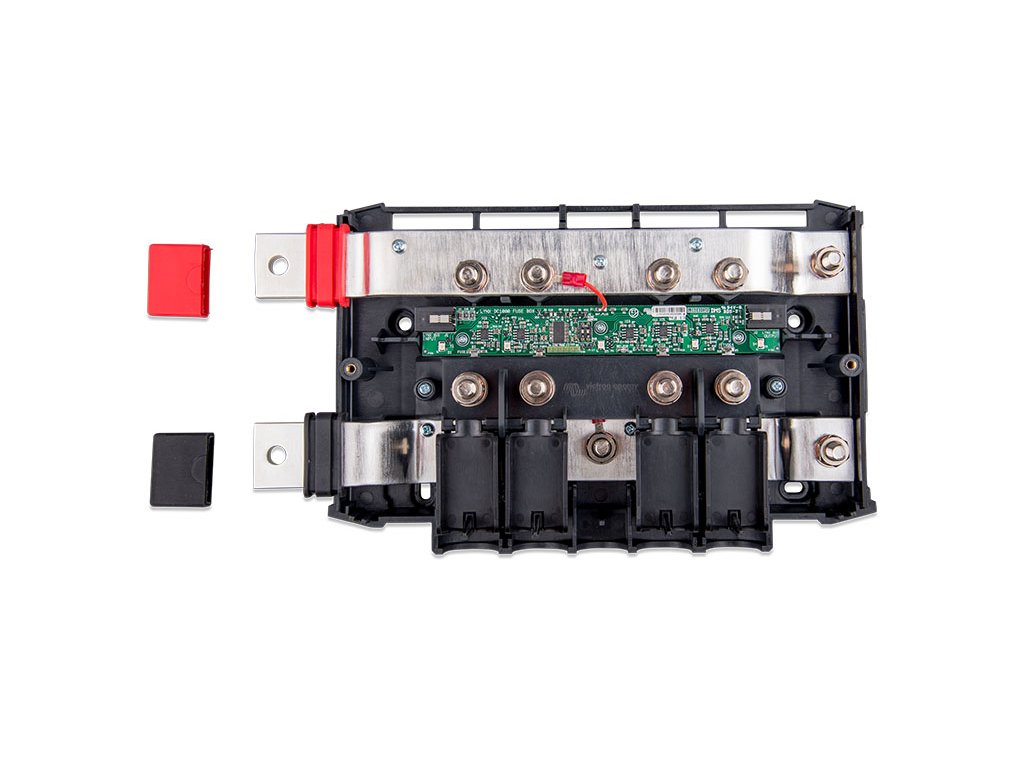

Zařízení obsahuje kladnou a zápornou přípojnici (se šrouby velikosti M8) a umožňuje připojení pro 4 jednotlivé okruhy, zátěže nebo skupiny DC zařízení. Každý DC okruh je jištěn vlastní pojistkou.
Pro každou pojistku je k dispozici volitelná funkce LED, která signalizuje, pokud je pojistka přerušená.

Pokud chcete využívat LED indikaci přerušené pojistky, je třeba připojení k zařízení pro správu lithiových baterií - Lynx Smart Shunt; tato jednotka poskytuje pro Lynx Distributor napájecí napětí pro vnitřní elektroniku.

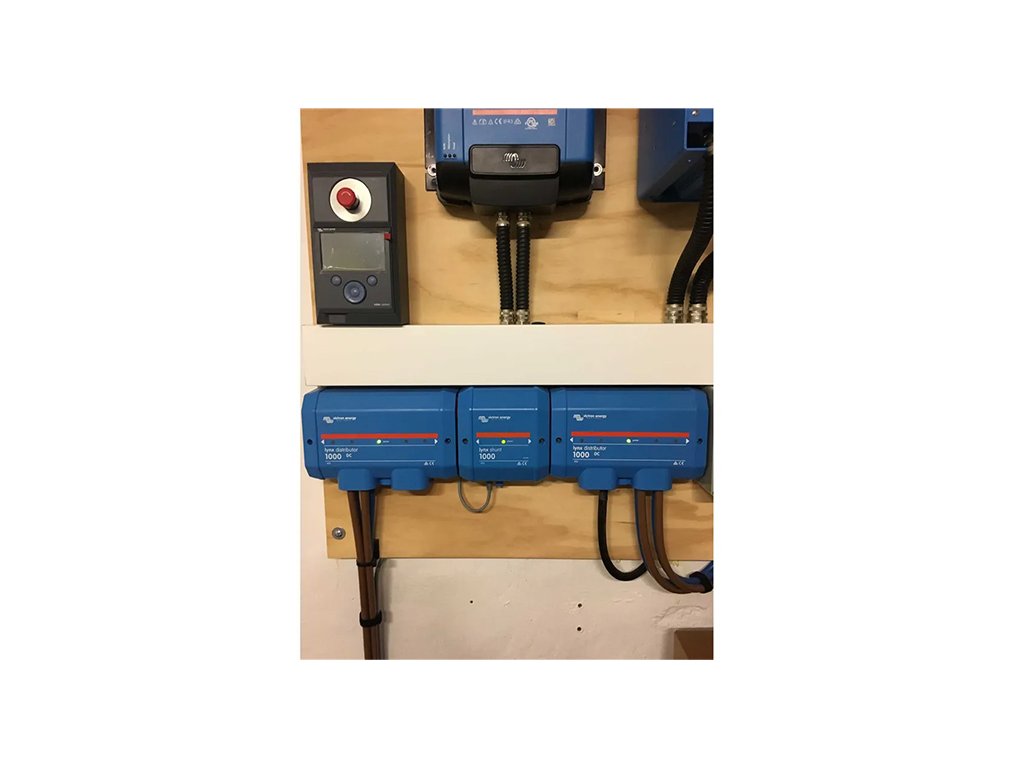

Pro připojení obou produktů se používá kabel s konektory RJ11 (součástí dodávky). Na Lynx Smart Shunt jsou dva porty a je možné použít jeden.

Když je vše v pořádku, svítí pouze centrální zelená LED dioda. Když je pojistka přerušená nebo chybí, centrální LED dioda a LED dioda přerušené pojistky se rozsvítí červeně. Pokud nepoužíváte všechny připojovací terminály, bude nutné na ně nainstalovat pojistky nebo propojky, aby u nich zhasly červené LED diody.
Pro přístroj jsou určeny MEGA pojistky (nejsou součástí dodávky).

Lynx Distributor nepodporuje přímou komunikaci s GX zařízeními (např. Cerbo GX) pomocí protokolu VE.Can.
